Produktbeschreibung

Der "LED Wandrahmen flach" hat ein ultradünnes Design und trägt damit nicht so stark auf, sondern hält sich an den Wänden dezent zurück. Die Anordnung der LEDs hinter dem Textil (Hinterleichtung) ermöglicht trotz der geringen Rahmen-Tiefe eine gute gleichmäßige Ausleuchtung. Wir können die Rahmenprofile auch in anderen gewünschtn Größen zurechtschneiden und liefern.

Produkteigenschaften LED Wandrahmen flach 854 x 594 mm

Abmessungen:
- System aufgehangen (Höhe x Breite) (mm): 854 x 594
- Grafik (Höhe x Breite) (mm): 854 x 594
Gewicht:
- 1,048 kg

Produkteigenschaften aller Ausführungen LED Wandrahmen flach

System:
- Leuchtkasten für die Wandmontage mit schlankem innovativen Design
Besonderheiten:
- besonders geringe Tiefe

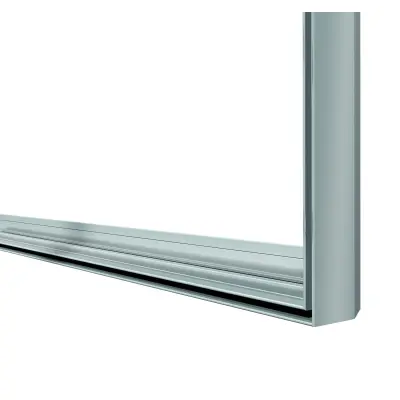

Rahmen:

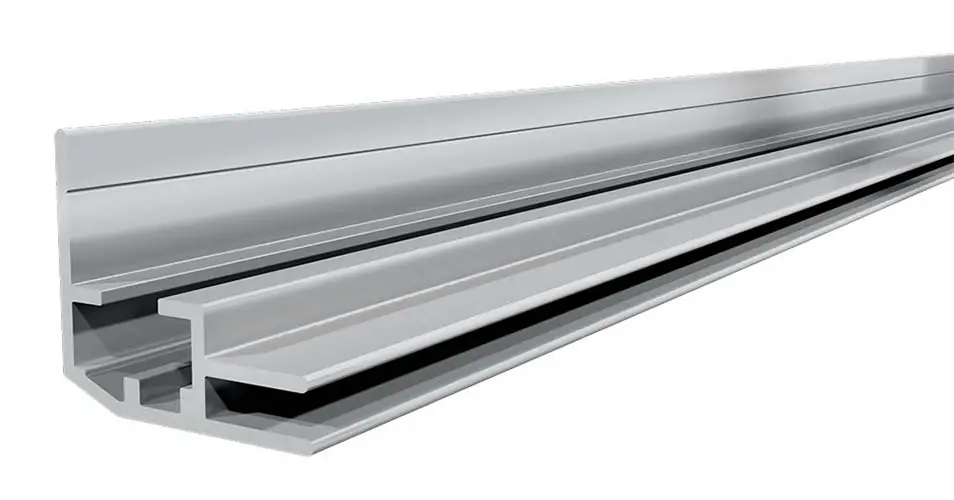

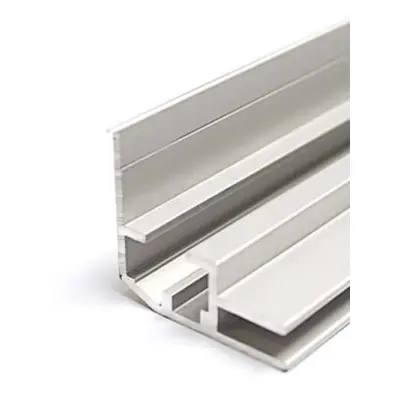

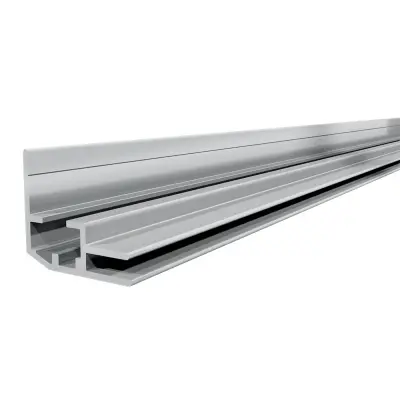

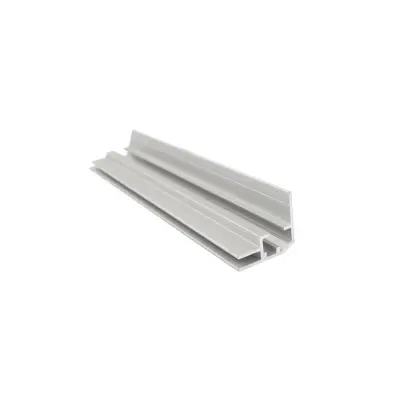

- hergestellt aus 30mm starkem Aluminium
- silber
Material:
- Backlit-Textil B1 260g
- Befestigung des Textils mit Keder (dabei wird eine am Textil angebrachte flexible Siliconleiste in die Profilrillen des Rahmens von "LED Wandrahmen flach" gedrückt und das Textil damit gespannt)
- das durchleuchtete Textil wird einseitig angebracht
Druck:
- Sublimationsdruck (langlebige Bedruckung, keine Farbbrüche)
Beleuchtung:

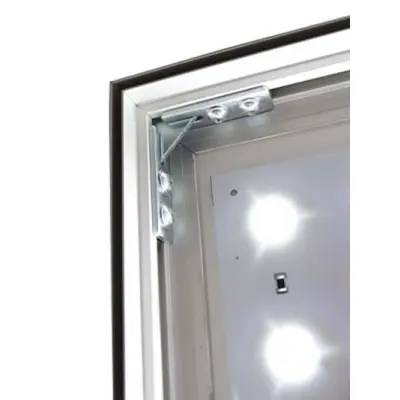

- LED-Hinterleuchtung durch viele über- und nebeneinander angebrachte LEDs für gleichmäßige Beleuchtung über das gesamte Textil
Lieferumfang:
- Rahmen mit LED
- Netzkabel
- Textil
weitere Eigenschaften:
- einfacher und kompakter Aufbau
- die Kanten sind leicht angeschrägt (geringere Verletzungsgefahr, optisch ansprechender)
- der Aufbau des Rahmens erfolgt werkzeuglos
- Montage an der Wand mit Schrauben

Grafikmaße

Grafikmasse für 530315 "LED Wandrahmen flach" :

[a]

Informationsbereich

Alle wichtigen grafischen Elemente solten
in dieser Fläche platziert werden.

[b]

Grafikformat

[c]

Datenformat

Grafikformat zzgl.
Beschnittzugabe 12 mm

Info

Alle Maßangaben in mm.

Druckdatei-Anforderungen für "LED Wandrahmen flach", 854 x 594 mm, mit Bedruckung

1. Dateiaufbereitung

Auflösung der Bilder in der Druckdatei von "LED Wandrahmen flach" mind.100dpi
Keine Passer- oder Schnittmarken.
Schriften müssen vollständig in Pfade bzw. Kurven gewandelt sein.
Betten Sie Logos nach Möglichkeit vektorisiert ein (eps, ai, pdf)
Bilder in Datei einbetten.
Kommentar- und Formularfelder werden verworfen.
Die Grafik ist im Maßstab 1:4 anzulegen.

2. Dateiformat

pdf/x-3*

3. Farben

Legen Sie Ihre Daten für "LED Wandrahmen flach" im Farbmodus CMYK nach fogra39 (iso coated v2) an.
Fotos nach Möglichkeit auch bereits im CMYK-Farbmodus einbetten bzw. in diesen wandeln.
(Daten in RGB-Farbräumen können Farbabweichungen erzeugen, für die wir keine Garantie übernehmen.)
Vierfarbig bedruckt (4/0). Sollen für "LED Wandrahmen flach" Sonderfarben als 5. oder 6.Farbe gedruckt werden, sprechen Sie das bitte vorher ab.
Pantone- und HKS-Farben sind Sonderfarben und können im Digitaldruck nicht gedruckt werden.

* Beachten sie unbedingt die Vorgaben der Dateiaufbereitung für "LED Wandrahmen flach". PDF-Dateien können in den verschiedensten Programmen mit unterschiedlichen Eigenschaften erstellt werden. Dadurch können zahlreiche Probleme auftreten, wie z.b. fehlende Schriftarten oder Farbabweichungen. Dies vermeiden sie, wenn sie sich genau an die Vorgaben halten.

Druckspezifikation als PDF
Druckspezifikation-PDF

Grafiktemplate (PDF)
Grafiktemplate-PDF 1

Aufbau

Aufbauanleitung

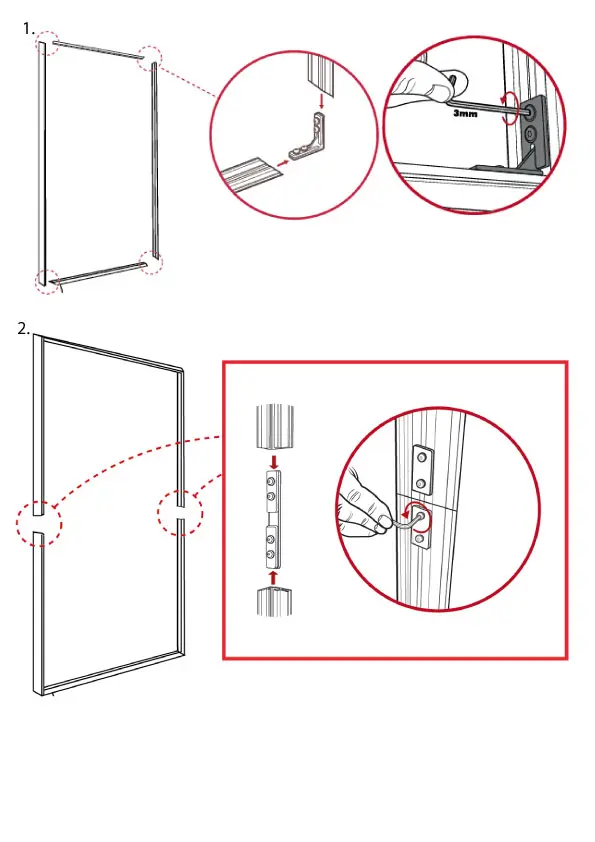

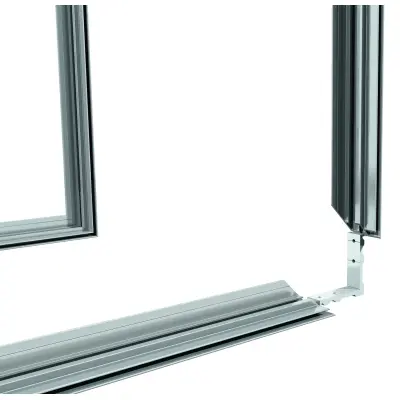

Abb.1: Verbinden Sie die Rahmenecken mithilfe der Eckverbinder. Beachten Sie dabei die Markierungen.
Abb.2: Verbinden Sie die Rahmenseiten mithilfe der Längsverbinder. Beachten Sie dabei die Markierungen.

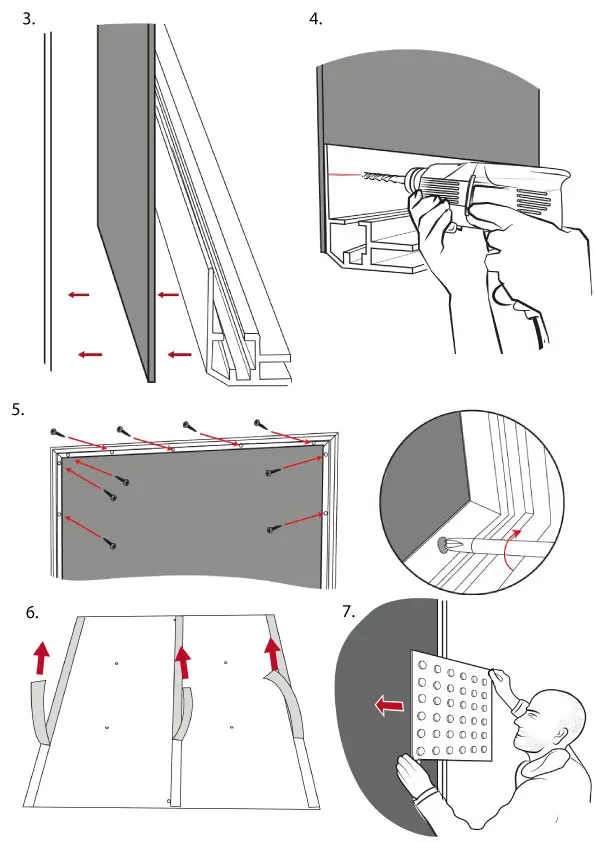

Abb.3: Schneiden Sie die für die Rückseite empfohlene Aluminiumverbundplatte zu. Die Platte muss an allen Seiten um 6 bis 8 mm kleiner sein als der Rahmen. Positionieren Sie die Platte hinter dem Rahmen. Wir empfehlen, das Paneel mit doppelseitigem Klebeband zu befestigen, um die Aufbau zu erleichtern.
Abb.4: Durchbohren Sie den Rahmen in Abständen von 600 bis 700 mm.
Abb.5: Verschrauben Sie den Rahmen direkt an der Wand.
Abb.6: Legen Sie die Klebestreifen an den LED-Streifen frei, indem Sie das Schutzmaterial abziehen.
Abb.7: Positionieren Sie die LED-Streifen entsprechend Ihrem Installationsplan.

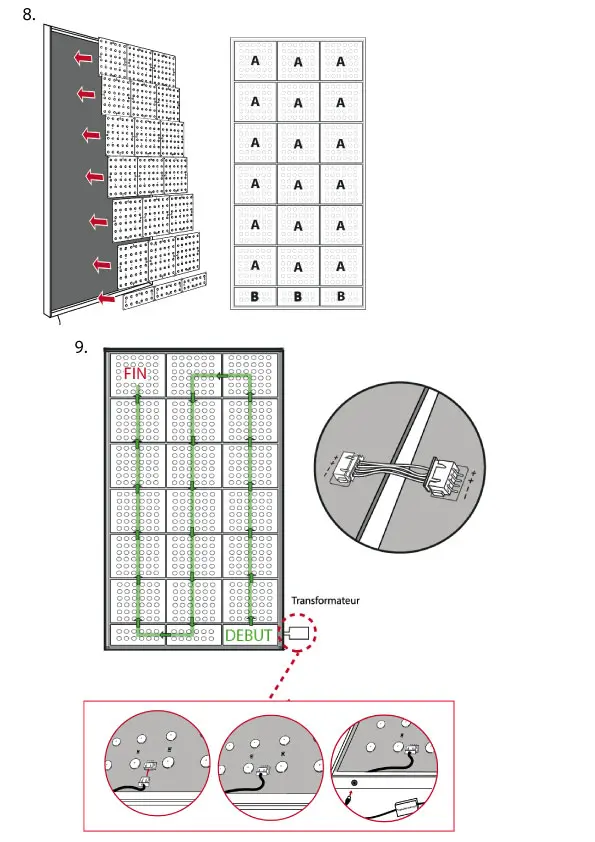

Abb.8: Befestigen Sie die LED-Streifen an der Platte.

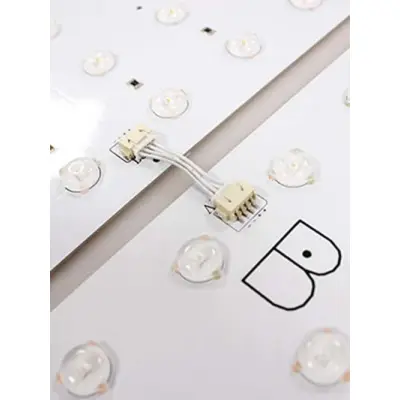

Abb.9: Verbinden Sie die LED-Streifen miteinander, wobei Sie auf korrekte Polarität achten.

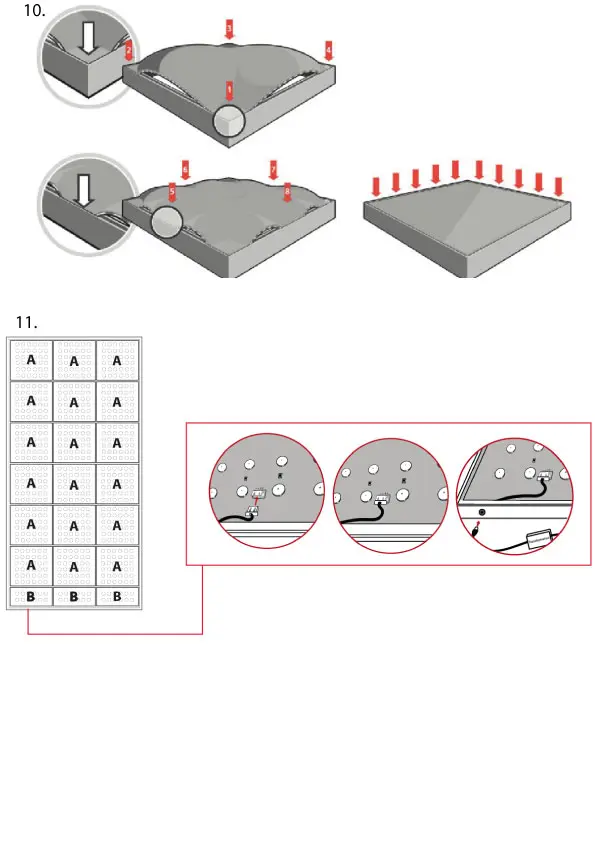

Abb.10: Keder an den 4 Grafik-Ecken reindrücken, dann an den Seitenmitten auf jeder Seite reindrücken und zu den Grafik-Ecken führen.
Abb.11: Schließen Sie den Rahmen an.

Aufbau "LED Wandrahmen flach" inkl. Druck
